Switch模拟按键技术-考察与实现（一）

背景

个别switch游戏实在是不把玩家当人，肝到手酸甚至闭着眼睛一边睡一遍刷的情况也经常在我身上发生，而且一直按也会对我那昂贵的JoyCon造成不可逆的损伤。那么，一个能够模拟switch按键并且自动化执行的工具就显得尤为重要了。

本文是这个系列的第一篇文章，到文末能够实现的功能是：可以通过Arduino把既定的按键序，循环地发送到Switch上执行。

---

通过蓝牙直接模拟JoyCon手柄

比较熟悉虚拟机的话这种方式是成本最低的，使用VMware开个虚拟机，连接实体机的蓝牙功能即可。但我还是选择使用树莓派，一是能够脱离计算机运行，二是不用在拥挤的硬盘上再扣出一个Ubuntu系统的空间。

另一个是Brikwerk/nxbt，截止今日两个月没更新，还是比较活跃的，但是同样没有在我的Switch上运行成功，Issue里也有人提到版本的问题，但也有人折腾成功的。。鉴于作者没有对这块儿进行可靠的说明，遂放弃。

---

USB模拟手柄

用蓝牙模拟JoyCon手柄这条路虽然肯定有办法做到，但我选择放弃。转而考虑使用USB模拟手柄，正好手头也有Arduino。

需求分析

1. 能够通过Arduino连接Switch，能够发送按键信号
2. 能够通过读取配置文件（如JSON），自动化按序执行按键

扩展需求：

• 能够与上位机通信，动态修改按键策略
• 使用上位机（树莓派），通过视觉获取Switch上的信息，并改变策略（比如牧场物语重聚矿石镇，自动按Y键积累农具熟练度，然后用视觉来获取左上角的体力值状态，在体力值低下时执行按键序吃东西来补充）

硬件需求

Switch游戏机本体，Arduino开发板（德国原装128元，国产25-30元，用着没区别），USB—Type-C转换头

额外：树莓派（作为上位机），摄像头，按钮模块

技术难点

• 需要用Arduino伪装成手柄，本文基于开源项目Switch-Fightstick，用Flip软件进行烧写
• 要求让程序能够读取配置文件，但Arduino上无法直接上传文件，需要考虑使用自带的EEPROM来进行数据的持久化存储
• 视觉方面考虑使用YOLO进行fine-tune。先找到游戏画面并抠出来，然后找到左上角的表情和体力值。中间可以加入图片畸变调整。

开始折腾

国内关于这方面，做的人似乎特别少，翻来覆去只找到两个看着有点帮助的，一是https://www.dazhuanlan.com/lol86277496/topics/1271709，这篇文章顺着他思路做完是可以成功运行的，文中对于Arduino固件写入的部分说明得也很详细，但他是直接提供了可执行文件，没有告诉读者修改哪部分代码，也没有关于编译的过程。实际上对于硬件折腾地较少的人来说，编译确实有很大的难度。这篇文章的程序拿来运行后能达到的效果也只是循环地自动按A键。

二是https://blog.csdn.net/gurncdsn/article/details/104620200，这篇就比较庞大了，用Arduino实现自动玩音游太鼓达人，不过其中不小的篇幅都在讲关于游戏中歌曲的问题，对于我感兴趣的编译则又是一笔带过了。

程序改写

在初步的需求分析之后，我预想这个步骤会是比较简单的，然而事实并非如此。。

对于硬件经验较少的伙伴们来说， Switch-Fightstick 的代码还是比较难懂的，而且他的README中也没有对程序结构进行一个大体的说明，用到的诸多16进制常量也让我头昏脑涨；此时我想到的是先编译运行看一下结果，再从结果分析它的功能，然而当我把烧录好的板子插到Switch上之后，竟然是，没有任何反应。

好在GitHub上还很多人对 Switch-Fightstick 进行了不同的改进，创建了许多分支，但我尝试了许多，大部分都是无法直接使用的， shinyquagsire23/Switch-Fightstick 是基于 Switch-Fightstick 实现了在《喷射战士》中进行自动的涂鸦绘制；ebith/Switch-Fightstick 实现了通过计算机的串口向开发板发送指令来实时操作Switch，这可以说是我最想实现的功能，因为这么做之后开发板上的工作就结束了，不会再有代码改写和编译的工作，接下来随便写点Python来循环发送指令就能达成目的，修改指令序列或者创建新的序列只要改python就行，十分方便。不过上述的代码都没有实践成功。

最后成功的是 bertrandom/snowball-thrower，这位作者的代码十分友好，对 Switch-Fightstick 进行了封装，把按键动作和延时动作都放在了一个数组里然后循环执行：

static const command step[] = {
    // Setup controller
    { NOTHING,  250 },
    { TRIGGERS,   5 },
    { NOTHING,  150 },
    { TRIGGERS,   5 },
    { NOTHING,  150 },
    { A,          5 },
    { NOTHING,  250 },
    // Talk to Pondo
    { A,          5 }, // Start
    { NOTHING,   30 },
    { B,          5 }, // Quick output of text
    { NOTHING,   20 }, // Halloo, kiddums!
    ………………………..

这就十分的快乐了，我们再也不需要去理解代码的实现逻辑，只要修改这个数组即可。

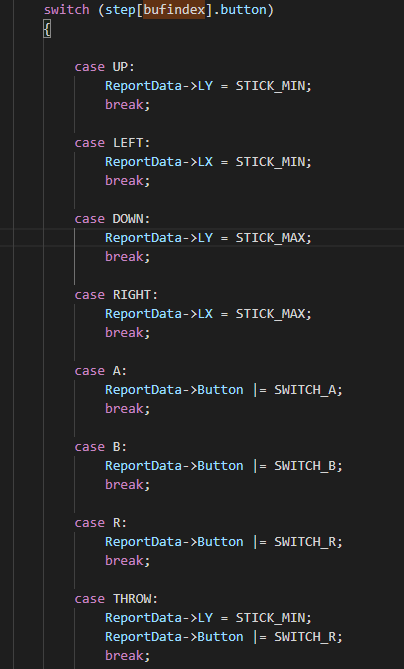

不过这个项目的一点点不足之处是它在 GetNextReport()函数中进行的按键映射居然是不完整的。。缺少了好几个键位，导致我在修改上文数组时加入的Y键一直没起作用。代码如下，大家把代码pull下来之后记得自己添加一下缺少的键位映射。

程序编译

编写完代码之后我们需要对程序进行编译，Switch-Fightstick的MakeFile使用的是avr编译环境，我首先尝试了windows系统，遂按照某博客的思路下载WinAVR-20100110。简单安装完以后配置一下系统环境变量即可。

接下来就可以进行make了，我第一个遇到的问题是：

PS I:\Projects\ArduinoProjs\JoyConSimulate\Switch-Fightstick> make
makefile:29: LUFA/Build/lufa_core.mk: No such file or directory
makefile:30: LUFA/Build/lufa_sources.mk: No such file or directory
makefile:31: LUFA/Build/lufa_build.mk: No such file or directory
makefile:32: LUFA/Build/lufa_cppcheck.mk: No such file or directory
makefile:33: LUFA/Build/lufa_doxygen.mk: No such file or directory
makefile:34: LUFA/Build/lufa_dfu.mk: No such file or directory
makefile:35: LUFA/Build/lufa_hid.mk: No such file or directory
makefile:36: LUFA/Build/lufa_avrdude.mk: No such file or directory
makefile:37: LUFA/Build/lufa_atprogram.mk: No such file or directory
make: *** No rule to make target `LUFA/Build/lufa_atprogram.mk’. Stop.

显然是缺了什么东西，一看我连./LUFA这整个文件夹都没有。。原来 Switch-Fightstick 这个项目是基于LUFA这个开源框架的，它用于对AVR芯片进行USB终端设备的开发，在本文中，我们就是用它来把Arduino伪装成一个USB设备的。那么，我们还需要去Github下载一个LUFA。下载后将其目录下的LUFA子文件夹复制到 Switch-Fightstick 的目录下即可。

天不遂人愿，再次make又出了如下错误：

avr-objcopy -O ihex -j .eeprom –set-section-flags=.eeprom=”alloc,load” –change-section-lma .eeprom=0 –no-change-warnings Joystick.elf Joystick.eep || exit 0
0 [main] sh 52856 sync_with_child: child 48540(0x1D8) died before initialization with status code 0xC0000142
336 [main] sh 52856 sync_with_child: *** child state waiting for longjmp
/usr/bin/sh: fork: Resource temporarily unavailable
make: *** [Joystick.eep] Error 128

嗯。。从描述来看是某个必要的子进程在初始化之前就死亡了。大家都知道扒一份开源代码是一件非常痛苦的事，因此我想试试换条路走，如果还是不通，再来把代码解决这个error也不迟。。

于是我改用Linux，由于只需要完成编译工作，不做烧写，所以不管用虚拟机还是云服务器都是可以的。在手头没有Linux实体机的情况下当然是虚拟机的性价比最高，不过我本来就一直都在续费一台每月十元的云服务器，而且在需要进行多次实验的情况下，相比于维持一个ssh连接，一直开着一台虚拟机的性能代价还是比较大的。

把包含了LUFA的 Switch-Fightstick 整个项目拷贝到虚拟机中，然后执行以下命令下载一些软件：

sudo apt-get install gdb-avr simulavr avrdude avr-libc

我安装时少了avr-libc，这会导致make时找不到库文件。

安装结束后进入项目目录，执行make命令，不出意外的话会出现以下文为末尾的提示：

[INFO]    : Finished building project “Joystick”.

此时编译就算是成功了，当前目录下生成的Joystick.hex就是我们需要的可执行文件。

固件烧写

安装JRE-Flip-Installer.exe，记住安装位置。安装好之后，把 Arduino 开发板拔下来重插，然后找一个金属物品，剪刀或者钥匙什么的，用金属物体短接（就是短暂接通）下图所示板子上离 USB 接口最近的两个插针。

如果接通成功，板子灯会闪，电脑也会有设备拔出和重新插入的提示音，这时候Arduino即进入 DFU 模式，可以写固件了。

这时候，在我的电脑右击，点击管理->设备管理器，应该会发现一个打着感叹号的未知设备，在这个设备上右击，点击更新驱动程序，选择浏览计算机以查找驱动程序软件，然后选择刚才安装Flip的文件夹Flip 3.4.7usb并勾选上包括子文件夹，点击下一步，如果没问题的话就 OK 了。

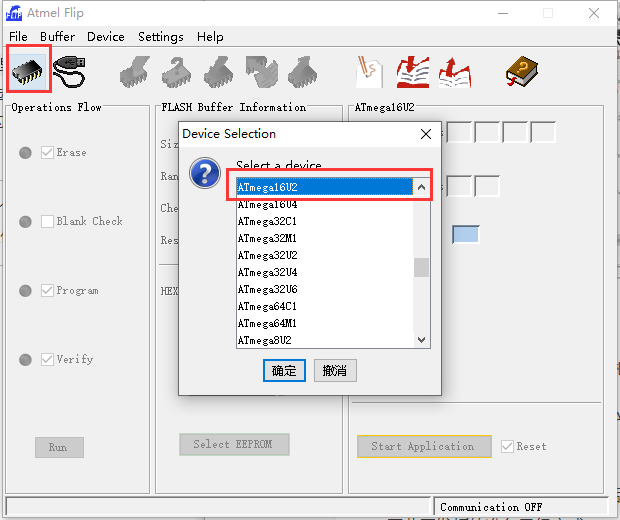

接下来再把板子拔下来重插，然后再次短接那两个插针，这时候电脑有提示音设备插入，设备管理器也没有未知设备了。打开安装的 Flip 软件，按照图示选择ATmega16U2

然后，点击数据线按钮并选择USB，出现提示框，点击Open后板子会闪，如果没有提示错误，那么就连接成功。

接下来点击File，Load Hex File，在弹出的文件浏览器中选择固件Joystick.hex文件，注意这个 hex 文件应该放置在纯英文目录下。

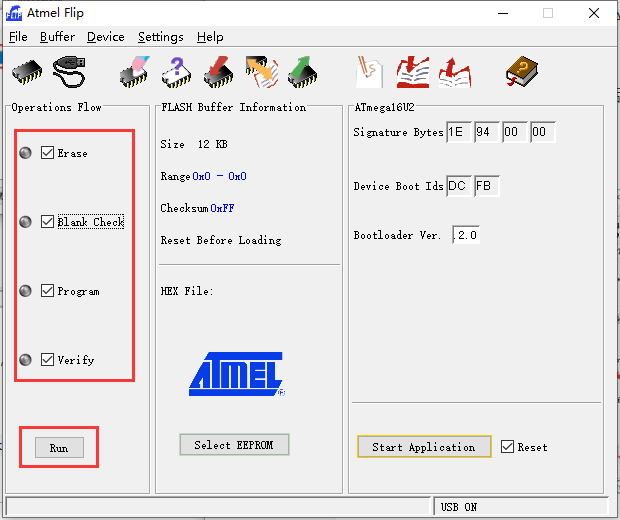

然后勾选这 4 项，点击Run，然后会弹出进度条，速度很快几秒钟，那四个选项前的灰点变绿，说明一切 OK 至此开发板的准备已经完成。

到这一步，Arduino已经伪装成了一个Switch手柄，使用USB转换器将它插到Switch的TypeC口就会自动执行 Joystick.hex 中的程序了。

固件还原

与上述烧录步骤相同，只是使用的hex文件替换成Arduino-usbserial-atmega16u2-Uno-Rev3.hex。

总结

到此，整个流程就结束了，当然目前仅仅是能够自定义按键序然后循环执行而已，而且每次修改也需要编译，过程繁琐。我会考虑在后续工作中实现用串口通信来实时向Arduino发送指令的功能，这样不管是调试还是编写都会方便很多。
